创建90度法兰弯头
1.绘制草图1（扫描路径）
点击工具条上的【创建草绘】命令按钮。
根据程序窗口左下角的命令提示，在图形区选择前视基准面作为草绘平面。

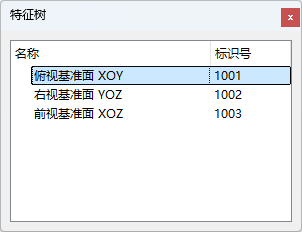

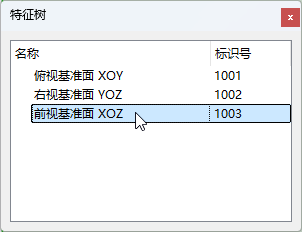

也可以在特征树窗口上选择前视基准面。

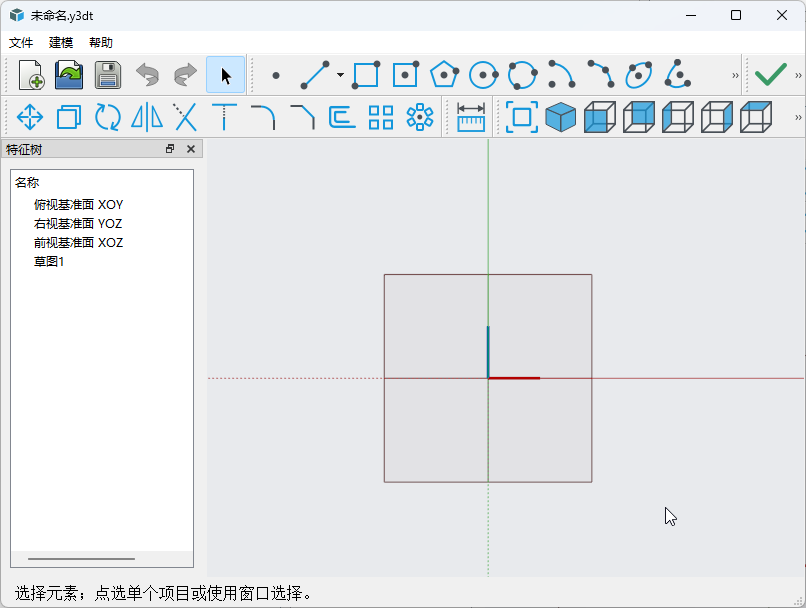

此时会进入草图绘制环境。
点击草图工具条上的【绘制圆弧】命令按钮。

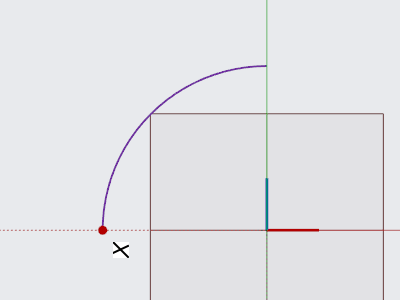

在原点处单击确定圆心，通过捕捉草图坐标轴上的点绘制如下所示的圆弧。
选中圆弧，在属性窗口中将半径改为80，【Enter】键确认。
单击工具条上的【结束草绘】命令按钮完成草绘。
或者也可以在图形区右键菜单结束草绘。
2.绘制草图2（扫描轮廓）
点击工具条上的【创建草绘】命令按钮。

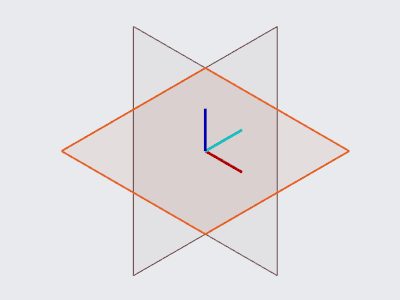

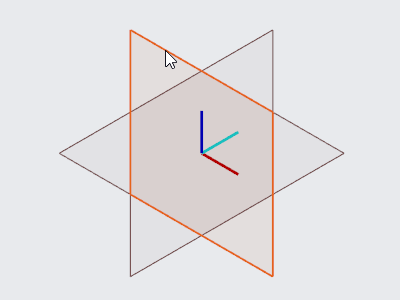

根据程序窗口左下角的命令提示，在图形区选择俯视基准面作为草绘平面。
也可以在特征树窗口上选择俯视基准面。
此时会进入草图绘制环境。
点击草图工具条上的【绘制圆】命令按钮。
捕捉到上一步骤中绘制的圆弧的左边端点为圆心。或者也可以直接输入圆心坐标：-80,0。
绘制半径为30的圆。
点击工具条上的【偏移】命令按钮。
选中刚刚绘制的圆，移动光标可以实时看到偏移效果。

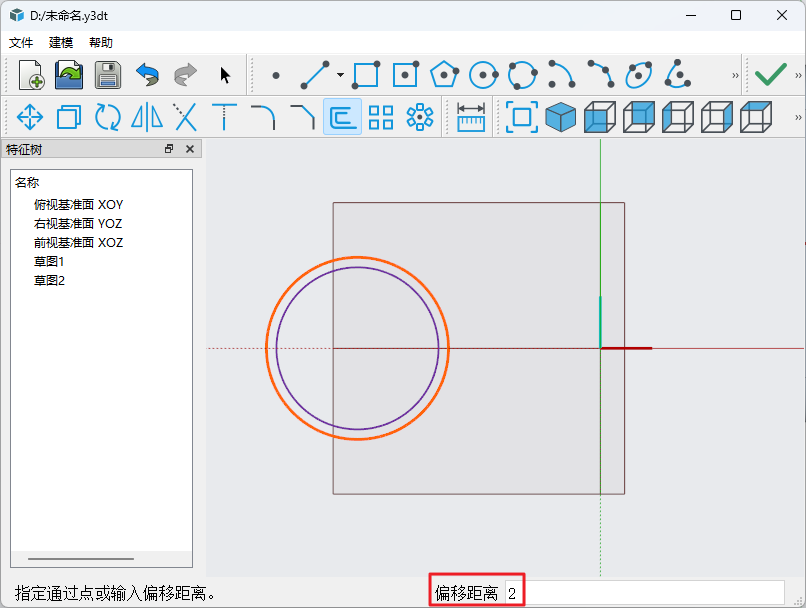

通过键盘输入偏移距离2，【Enter】键确认。
单击工具条上的【结束草绘】命令按钮完成草绘。
或者也可以在图形区右键菜单结束草绘。
3.创建扫描体1
点击工具条上的【扫描】命令按钮。
根据程序窗口左下角的命令提示，分别选择之前绘制的草图1和草图2作为扫描特征的路径草图和轮廓草图。

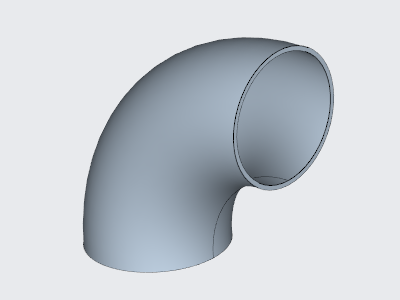

将创建如下图所示的扫描特征形体：
4.绘制草图3
点击工具条上的【创建草绘】命令按钮。

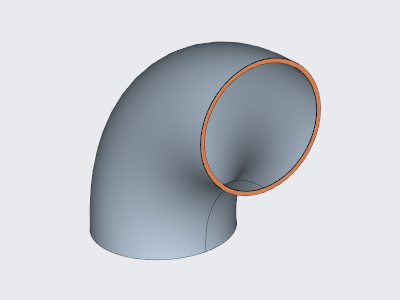

根据程序窗口左下角的命令提示，在图形区选择刚刚创建的扫描体的如下平面为草绘平面。
此时会进入草图绘制环境。
点击草图工具条上的【绘制中心矩形】命令按钮。

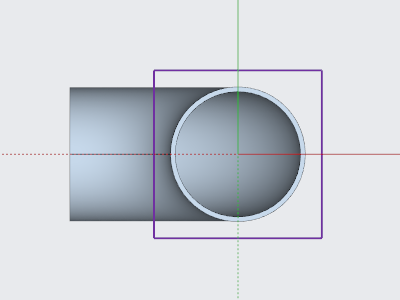

点击草图原点为中心，绘制长宽分别为80,80的矩形。
单击工具条上的【圆角】命令按钮。

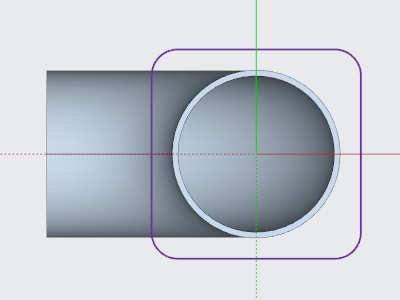

在弹出的圆角对话框中输入圆角半径为10，分别选择矩形的相邻边创建如下图所示的圆角：
点击草图工具条上的【绘制圆】命令按钮。

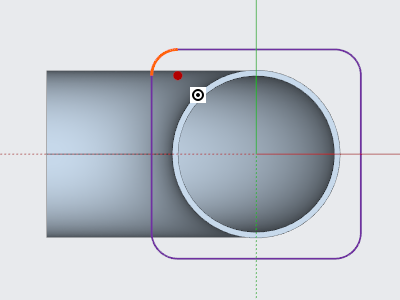

移动光标捕捉到圆角的圆心，然后绘制半径为5的圆。
两次使用工具条上的镜像命令，创建如下图所示的四个圆。
注：鼠标点选元素时，按住Ctrl键可以选择多个元素。

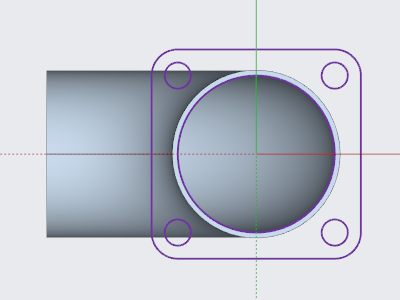

点击草图工具条上的【绘制圆】命令按钮，以草图原点为圆心绘制半径为30的圆。效果如下：
单击工具条上的【结束草绘】命令按钮完成草绘。
5.创建拉伸体1
点击工具条上的【拉伸】命令按钮。

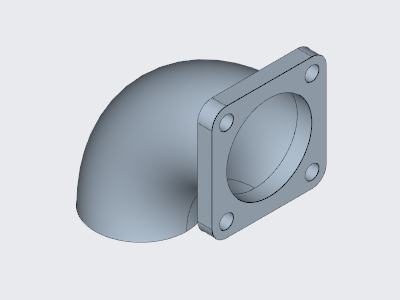

根据程序窗口左下角的命令提示，在图形区选择刚才绘制的草图3，拖动鼠标实时预览拉伸体。通过键盘输入指定拉伸深度为10，【Enter】键确认。
6.绘制草图4

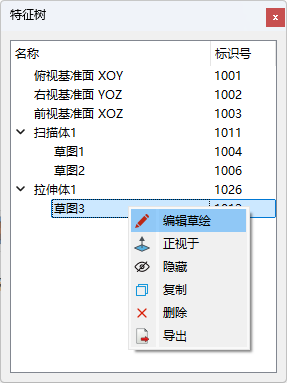

我们先在特征树上右键草图3，在弹出的右键菜单中选择【编辑草绘】。

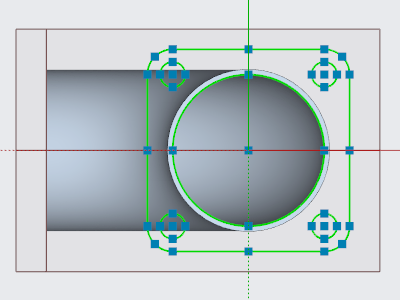

进入草图3的草图环境后，按住Ctrl+A选中全部草图图元，然后按住Ctrl+C复制。
单击工具条上的【取消草绘】命令按钮退出草绘环境。
点击工具条上的【创建草绘】命令按钮。

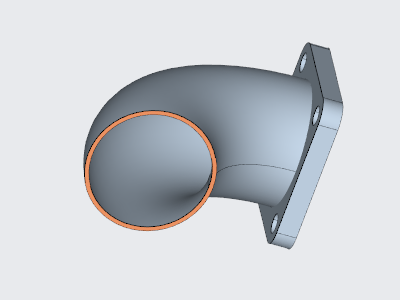

根据程序窗口左下角的命令提示，在图形区选择如下实体面为草绘平面。
此时会进入草图绘制环境。

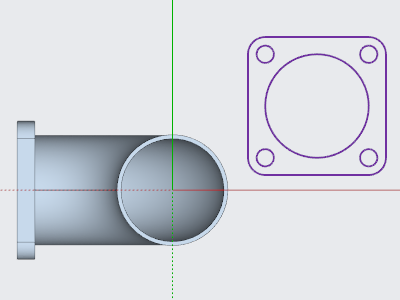

按住Ctrl+V粘贴上一步骤复制的草图图元到任意位置，鼠标左键确定位置坐标。
单击工具条上的移动命令按钮。

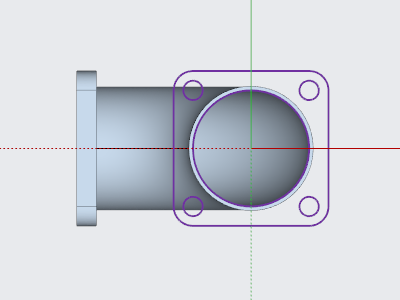

框选或者Ctrl+A选择全部粘贴过来的草图图元，通过移动命令和草图捕捉将图元移动到如下位置。
单击工具条上的【结束草绘】命令按钮完成草绘。
7.创建拉伸体2
点击工具条上的【拉伸】命令按钮。
根据程序窗口左下角的命令提示，在图形区选择刚才绘制的草图4，拖动鼠标实时预览拉伸体。通过键盘输入指定拉伸深度为10，【Enter】键确认。

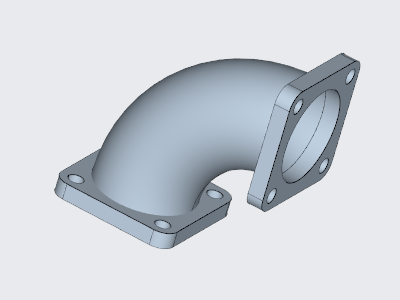

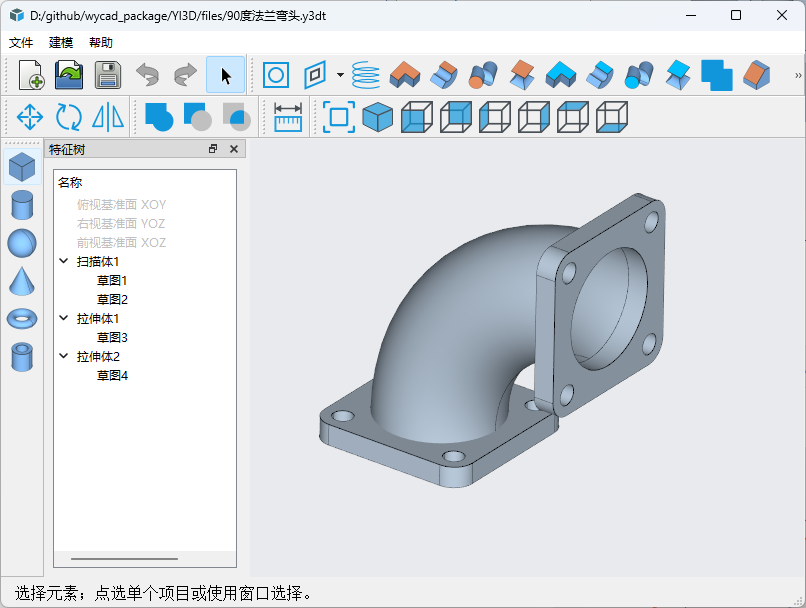

至此，我们就完成了90度法兰弯头模型的创建了。
