创建弹簧
1.绘制草图1
点击工具条上的【创建草绘】命令按钮。
根据程序窗口左下角的命令提示，在图形区选择俯视基准面作为草绘平面。
也可以在特征树窗口上选择俯视基准面。
此时会进入草图绘制环境。
点击草图工具条上的【绘制圆】命令按钮。

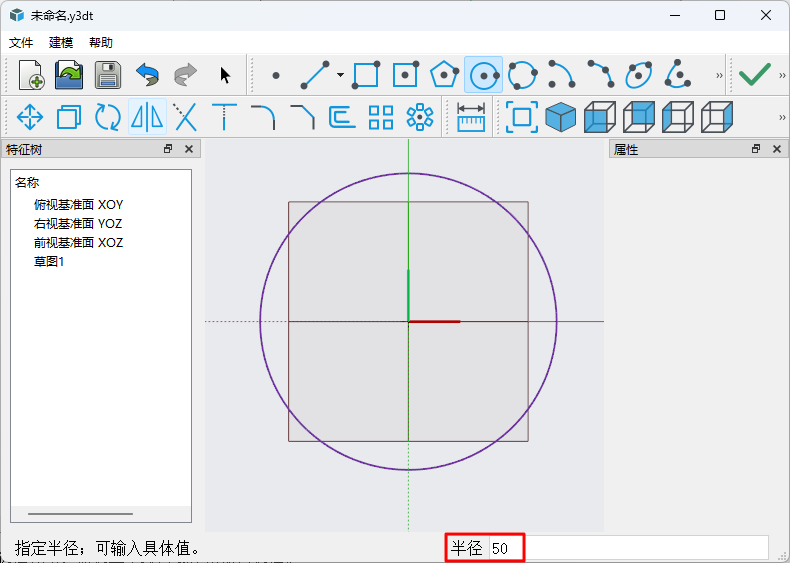

在原点处单击确定圆心，通过键盘输入半径50，【Enter键】确认。
单击工具条上的【结束草绘】命令按钮完成草绘。
或者也可以在图形区右键菜单结束草绘。
2.创建螺旋线（扫描路径）
点击工具条上的【螺旋线】命令按钮。
根据程序窗口左下角的命令提示，在图形区选择上一步创建的草图1。
接着在弹出的螺旋线对话框中输入：螺距=15；圈数=10。

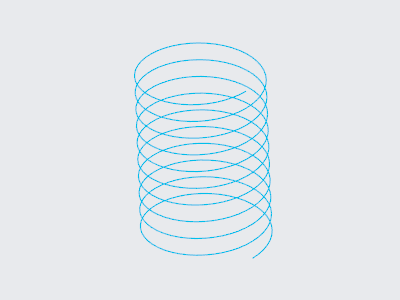

单击【确认】按钮即可创建螺旋线。
3.创建垂直于螺旋线起点切线的基准面
点击工具条上的【基准面】下拉命令按钮。
选择【垂直于曲线 基准面】命令。
将光标移动到螺旋线起点附近，单击选择螺旋线。

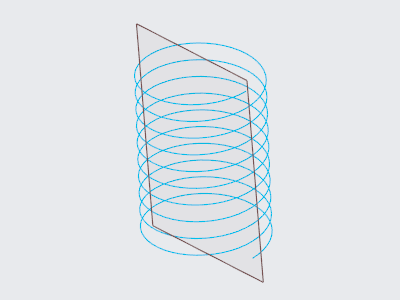

即可创建垂直于螺旋线起点切线的基准面，如上图所示。
4.绘制草图2（扫描轮廓）
点击工具条上的【创建草绘】命令按钮。
根据程序窗口左下角的命令提示，在图形区选择上一步创建的基准面为草绘平面。
此时会进入草图绘制环境。
点击草图工具条上的【绘制圆】命令按钮。
在原点处单击确定圆心，通过键盘输入半径5，【Enter键】确认。即可绘制如下图所示的圆：
单击工具条上的【结束草绘】命令按钮完成草绘。
5.创建扫描体1
点击工具条上的【扫描】命令按钮。
根据程序窗口左下角的命令提示，分别在图形区选择之前绘制的螺旋线1和草图2作为扫描特征的路径草图和轮廓草图。

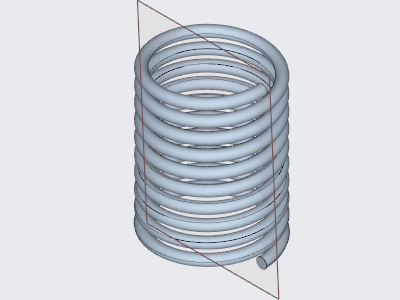

将创建如下图所示的扫描特征形体：

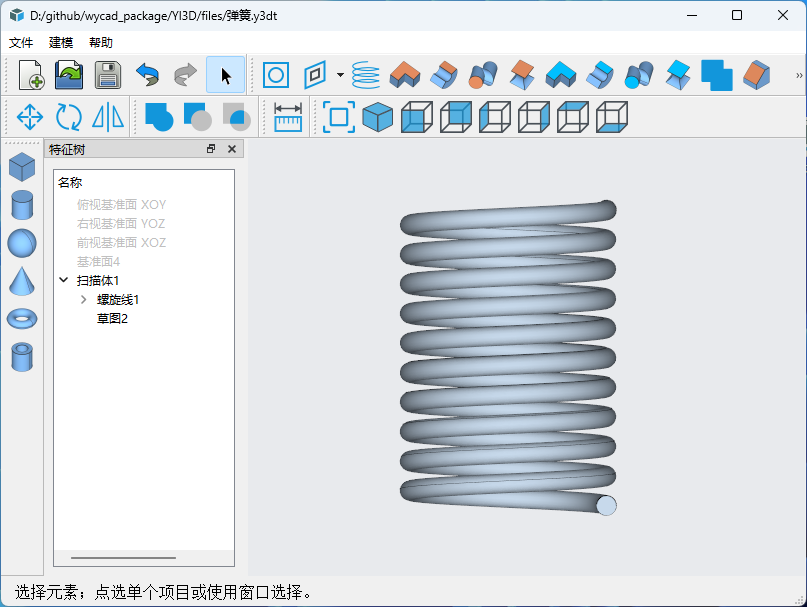

至此，我们就完成了弹簧模型的创建了。
